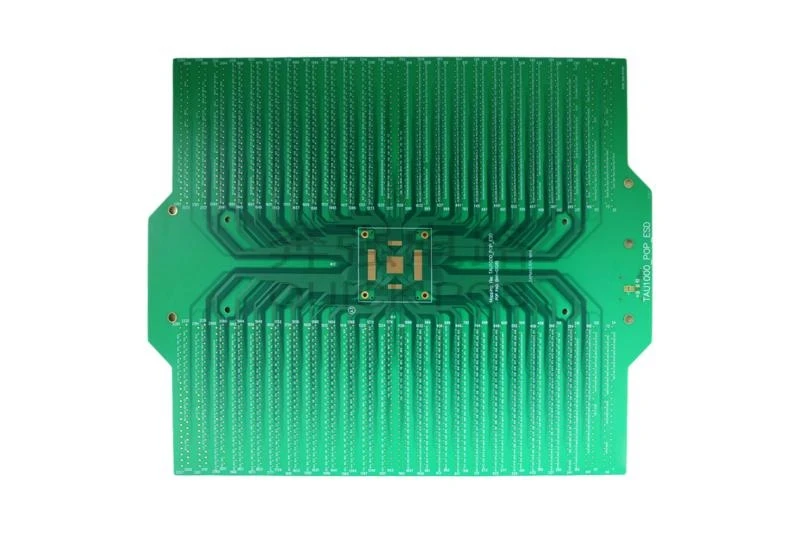

PCB δοκιμής ημιαγωγών

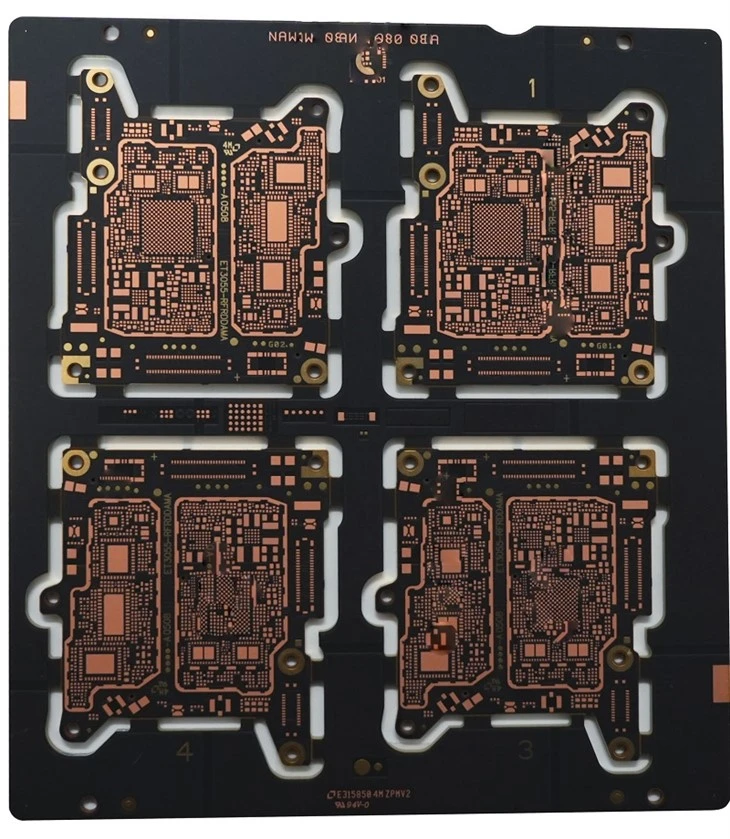

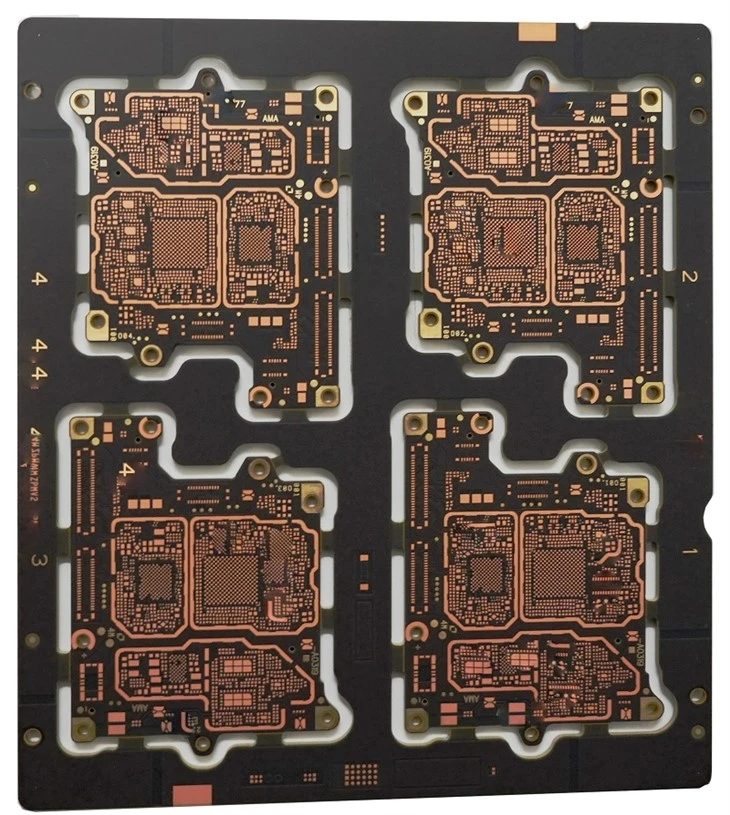

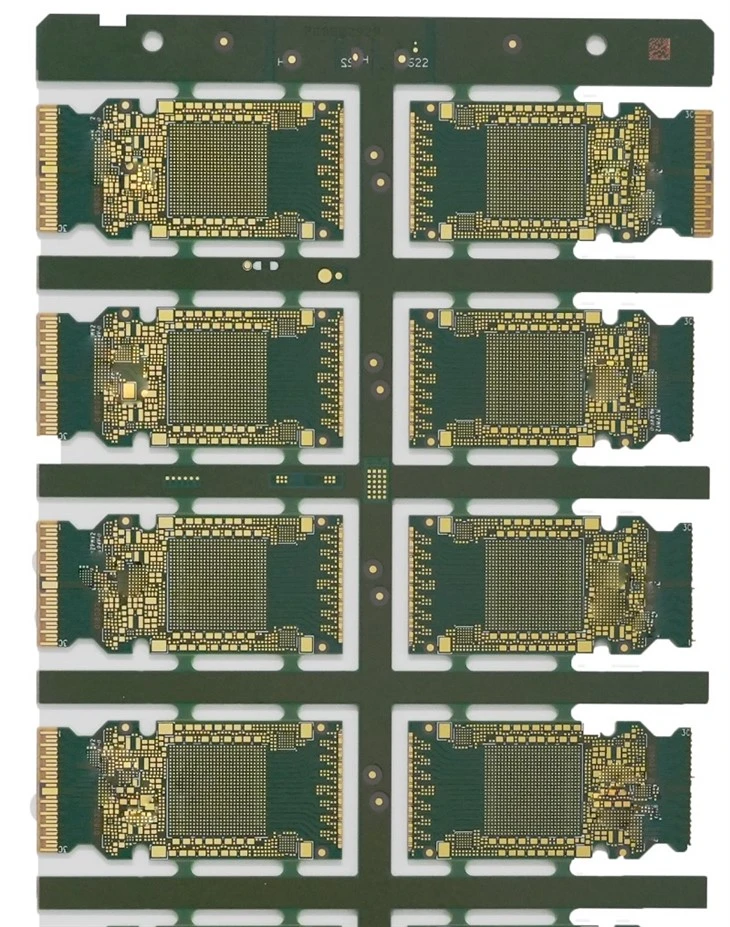

Ένα - στρώμα HDI PCB είναι ο πιο τεχνολογικά προηγμένος και σύνθετος τύπος υψηλής - πυκνότητας διασύνδεσης (HDI) τυπωμένο πλακέτα τυπωμένου κυκλώματος. Το καθοριστικό χαρακτηριστικό του είναι η χρήση οποιασδήποτε τεχνολογίας διασύνδεσης στρώματος -, που σημαίνει ότι όλα τα αγώγιμα στρώματα (συμπεριλαμβανομένων όλων των στρώσεων σήματος και επίπεδων) μπορούν να συνδεθούν άμεσα με οποιοδήποτε άλλο στρώμα μέσω μικροβίων λέιζερ, εξαλείφοντας πλήρως την ανάγκη παραδοσιακής μέσω {{4} τρύπες ή περιορισμένες κλιμακωτές δομές μέσω δομών.
Βασικά χαρακτηριστικά:
Αληθινή οποιαδήποτε - Διασυνδεδετικότητα στρώματος: Αυτή είναι η θεμελιώδη διαφορά από τις τυποποιημένες "διαδοχικά κατασκευασμένες" σανίδες HDI. Στο πρότυπο HDI, οι microvias μπορούν να συνδέουν μόνο γειτονικά στρώματα (1 - βήμα) ή περιορισμένο αριθμό στρωμάτων μέσω πολλαπλών κύκλων lamination (2 βήματα και άνω). Οποιοδήποτε HDI του στρώματος επιτρέπει την άμεση διασύνδεση από το εξωτερικό στρώμα στο εσωτερικό στρώμα στη διαδικασία σχεδιασμού και κατασκευής, παρέχοντας απαράμιλλη ελευθερία δρομολόγησης.
Εξαιρετικά υψηλή πυκνότητα καλωδίωσης: Με την εξάλειψη του χώρου που καταλαμβάνεται μέσω - τρύπες και επιτρέποντας τα σήματα να ταξιδεύουν μέσω βέλτιστων διαδρομών σε 3D χώρο, οι σχεδιαστές μπορούν να επιτύχουν εξαιρετικά σύνθετες διατάξεις κυκλώματος σε πολύ μικρές περιοχές του σκάφους, φιλοξενώντας υψηλές - I/O Count Advanced Chips (π.χ. CPUs, GPU, FPGA).
Βέλτιστη ηλεκτρική απόδοση: Η δομή στρώματος - επιτρέπει τη χρήση μικρότερων διαδρομών διασύνδεσης και λιγότερων μέσω stubs. Αυτό μειώνει σημαντικά το μήκος της διαδρομής του σήματος, τα επαγωγικά αποτελέσματα και την εξασθένηση του σήματος, η οποία είναι ιδιαίτερα ευεργετική για την υψηλή - ταχύτητα και υψηλή - ακεραιότητα σήματος συχνότητας.
Μικρότερο μέγεθος και ελαφρύτερο βάρος: Η εξαιρετικά υψηλή πυκνότητα καλωδίωσης επιτρέπει μια δραστική μείωση του μεγέθους του πίνακα, ενώ επιτυγχάνει την ίδια ή μεγαλύτερη λειτουργικότητα. Αυτό είναι κρίσιμο για τις ηλεκτρονικές συσκευές που επιδιώκουν ακραία λεπτότητα, ελαφρότητα και φορητότητα.
Πολύ υψηλή πολυπλοκότητα και κόστος κατασκευής: Η επίτευξη οποιουδήποτε - διασυνδέσεων στρώματος απαιτεί πολλαπλούς κύκλους γεώτρησης και πλαστικοποίησης λέιζερ, μαζί με ακριβείς διαδικασίες ευθυγράμμισης και επιμετάλλωσης. Αυτό έχει ως αποτέλεσμα το κόστος κατασκευής που είναι σημαντικά υψηλότερο από εκείνα για τα συμβατικά PCB και τα τυπικά πίνακες HDI.
Πρωτογενείς εφαρμογές: κατάσταση - του - Το - ηλεκτρονικές συσκευές ART όπως το υψηλό- end smartphones, ultra - λεπτούς φορητούς υπολογιστές, αεροδιαστημικά ηλεκτρονικά, προχωρημένο ιατρικό εξοπλισμό, High- servers απόδοσης και διακόπτες δικτύου.
